Impianti di finitura a flusso abrasivo - Serie SF Manuale

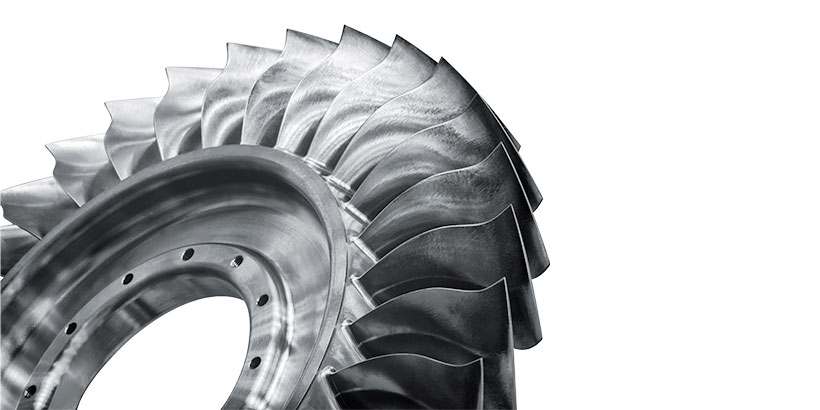

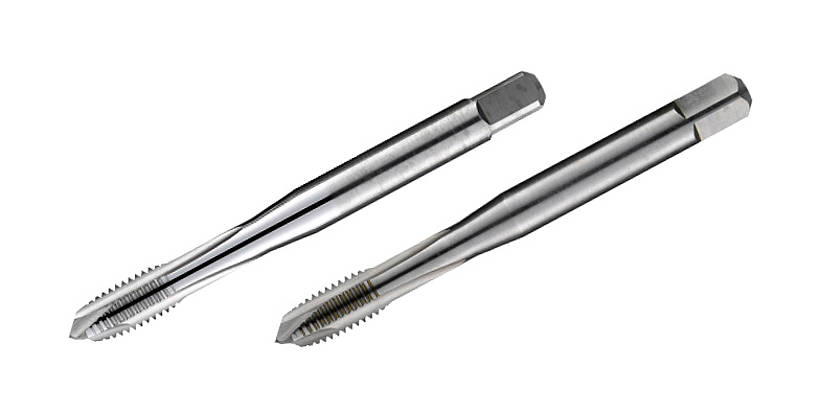

La serie SF Manuale è sinonimo di sbavatura, smussatura e levigatura, tutto in un’unica fase di lavorazione, in pochi secondi e lasciando intatto il profilo dei pezzi. Con un movimento su rotaia è possibile lavorare in maniera mirata singoli punti di un pezzo in modo particolarmente intensivo. Grazie alla sua grande forza di lavorazione, la SF Manuale garantisce una finitura veloce ed economica, e al contempo accuratissima, con la massima sicurezza di processo. Su richiesta le macchine della serie SF Manuale possono essere dotate del sistema Pulsfinish e, grazie al caricamento manuale dei pezzi, sono ideali per la produzione in piccole serie o in linea quando non vincolata da precisi cicli di lavorazione. Settori di applicazione tipici per la SF Manuale sono la sbavatura, smussatura, levigatura e lucidatura di ruote dentate, pale di turbine, alberi a vite e la smussatura mirata dei taglienti di utensili per fresatura.

  • Caricamento manuale dei pezzi
  • La porta di sollevamento pneumatica anteriore della macchina consente di sostituire manualmente il pezzo in maniera semplice e veloce
  • Risultati di lavorazione perfetti
  • Con la SF le diverse fasi di lavorazione possono essere completate molto rapidamente in un unico processo. Ciò significa che i pezzi possono essere sbavati, smussati, levigati e lucidati immediatamente, uno dopo l'altro, senza alcuno sforzo supplementare. Una sequenza di movimenti a percorso controllato consente di lavorare in modo particolarmente intenso i singoli punti di un pezzo. In questo modo è possibile limitare l'asportazione di materiale nell'ordine di µm.
  • Tempi di processo brevissimi
  • Le enormi forze di lavorazione e l'alta velocità di flusso garantiscono tempi di processo estremamente brevi e un elevato grado di economicità.
  • Soluzioni personalizzate
  • Il numero e la forma dei portapezzi è configurabile in base alle esigenze specifiche del cliente. Possiamo adattare le nostre macchine alle Vostre necessità o sviluppare una soluzione completamente personalizzata per Voi.

VIDEO

SF 3/105 Pulsfinish

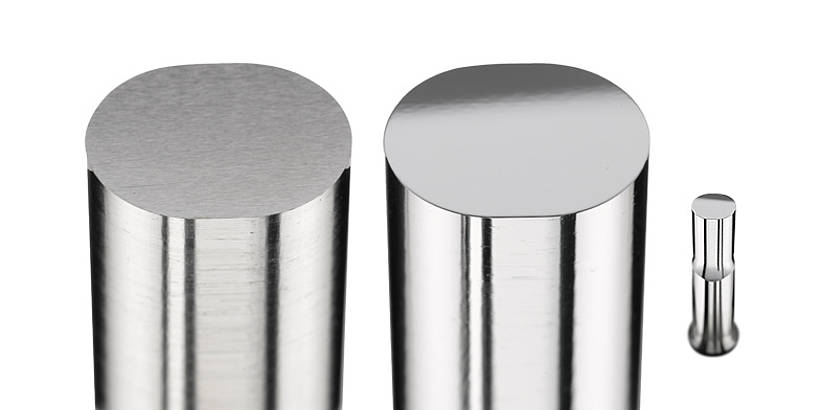

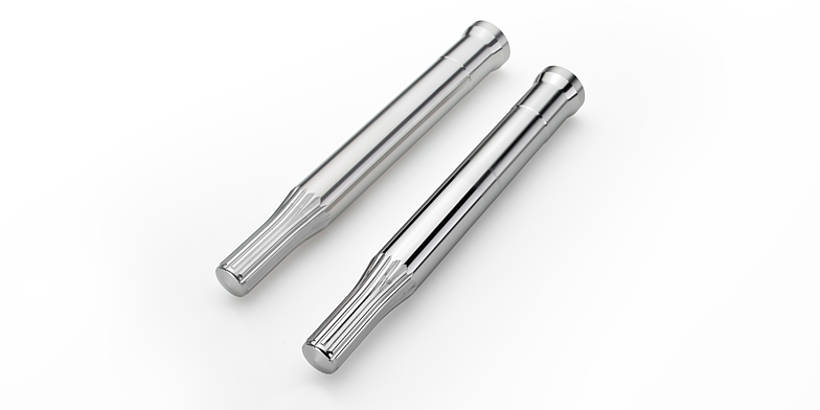

SF 4: lucidatura punzonatrici

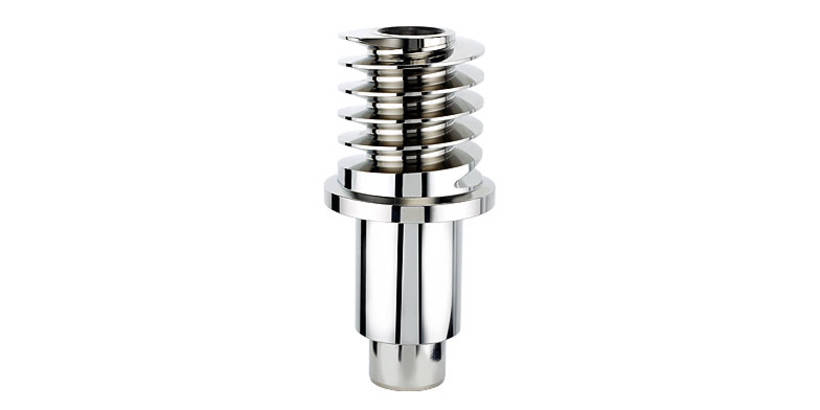

SF 4: lucidatura alberi a vite

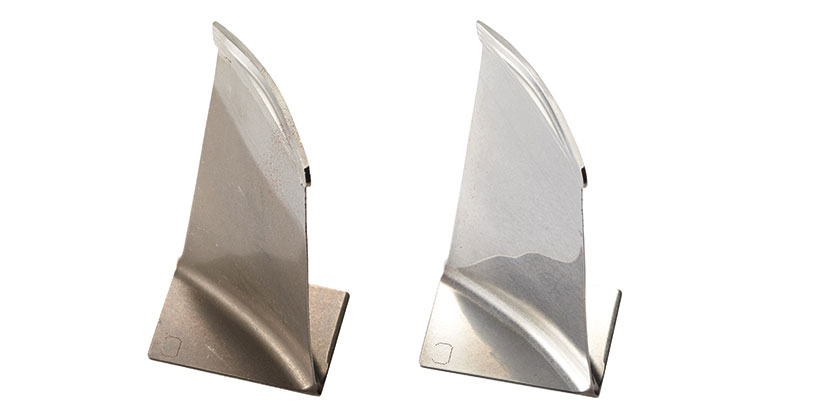

SF 4: pale di turbine

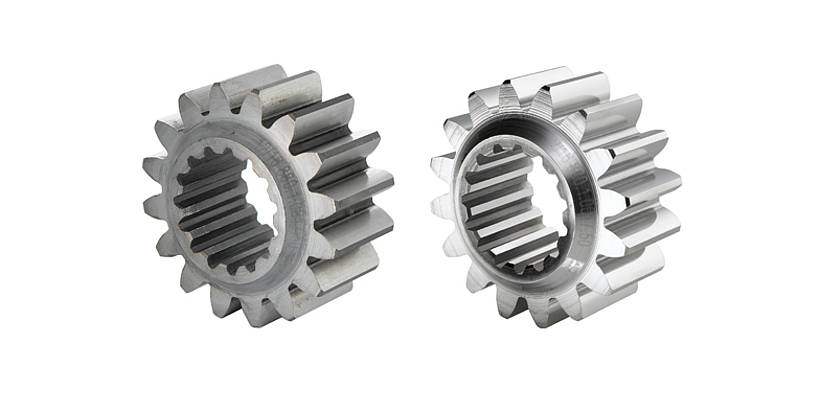

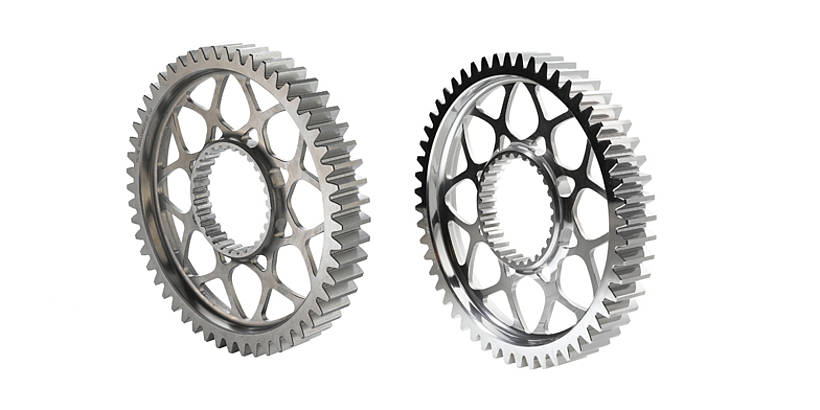

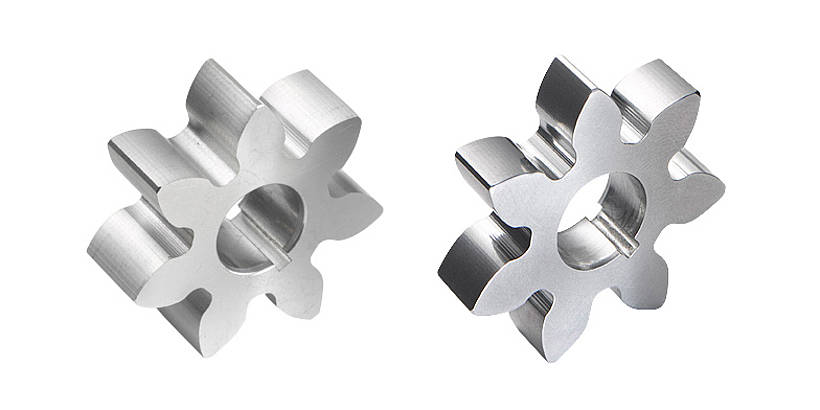

SF 4: ruote dentate

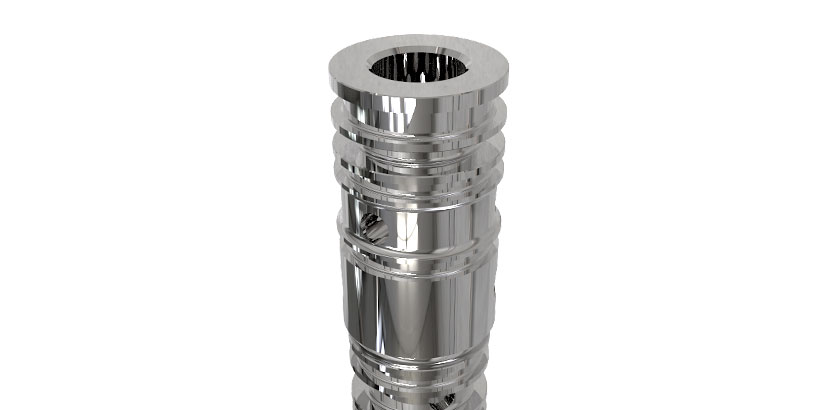

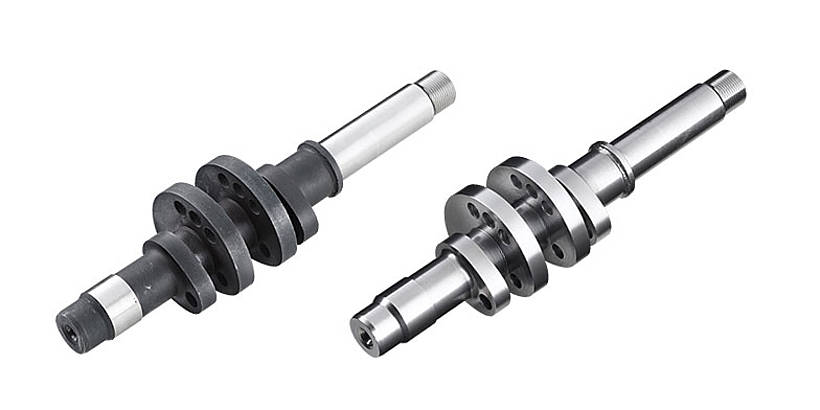

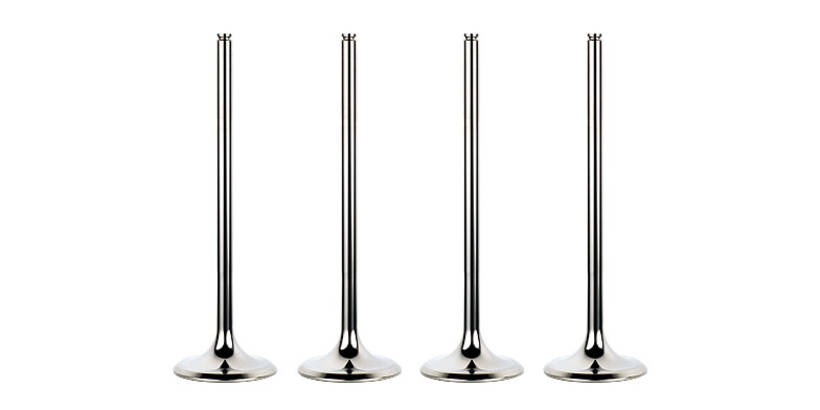

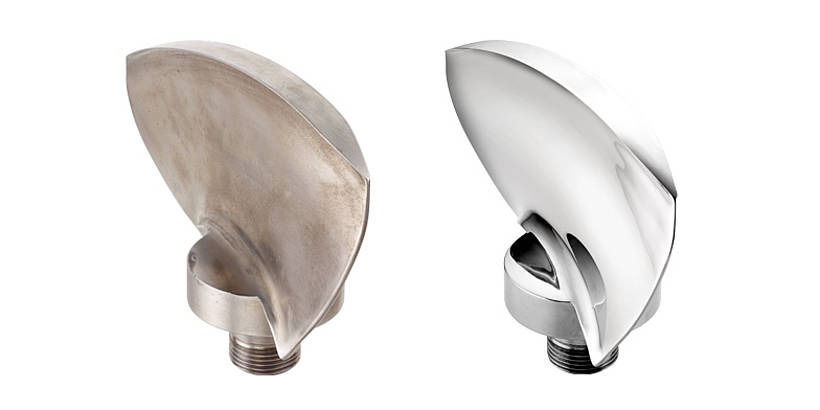

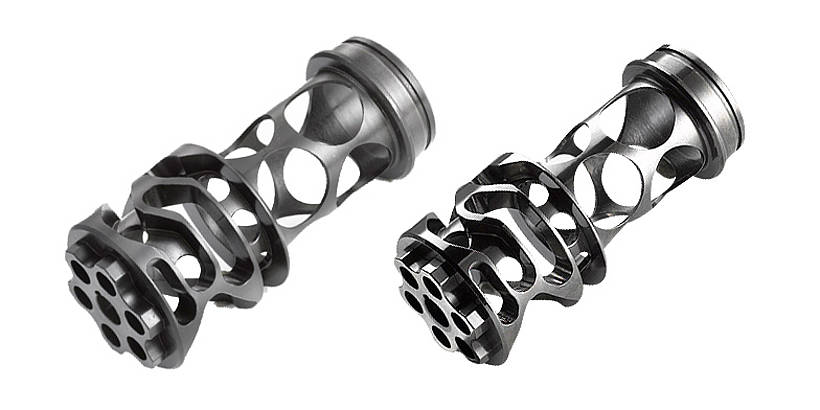

Applicazioni

Serie SF Manuale

MODELLO BASe

  • Fino a 5 pezzi
  • Lavorazione di pezzi fino a max. 400 mm di lunghezza (la lunghezza effettivamente lavorabile potrebbe variare)
  • Diametro del pezzo fino a max. Ø 400 mm
  • Peso del pezzo fino a max. 60 kg
  • Serraggio del pezzo con mandrini a 3 sostegni, pinze o mandrini portautensili oppure portapezzi personalizzati (su richiesta con cono HSK)
  • Porta frontale automatica per il caricamento
  • Diametro del buratto da 780 mm a 1050 mm
  • Numero di giri del pezzo max. 40 1/min, con Pulsfinish 2000 1/min
  • Ideale per lavorazione sia a secco sia a umido
  • Un asse di corsa in totale
  • Per pezzi con dimensioni diverse da quelle indicate saremo lieti di trovare soluzioni personalizzate

Fatti, non parole

Esigete la dimostrazione della nostra competenza tecnologica: saremo lieti di mettere alla prova l'efficienza di OTEC e l'efficacia delle macchine della serie SF. Siamo inoltre a vostra disposizione per offrirvi una consulenza completa basata sulle vostre esigenze per permettervi di trovare il mezzo di lucidatura e levigatura che fa al caso vostro. Infine, avrete la possibilità di usufruire di una lavorazione di prova (gratuita e senza impegno) contenente un protocollo dettagliato di tutti i parametri.
