Machines de polissage à flux continu – Série sf Manuel

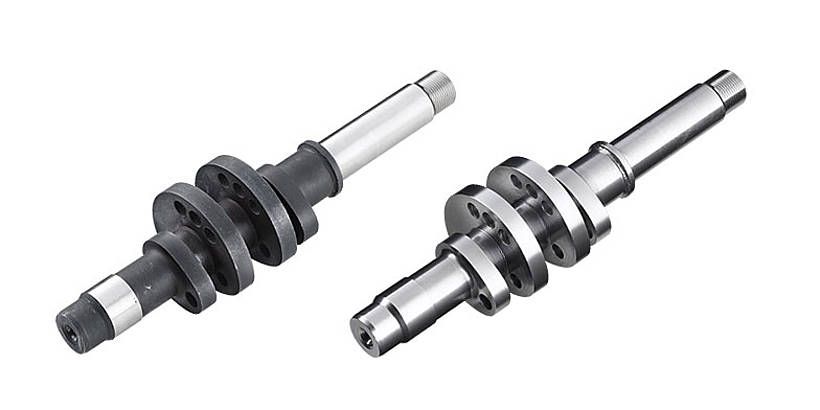

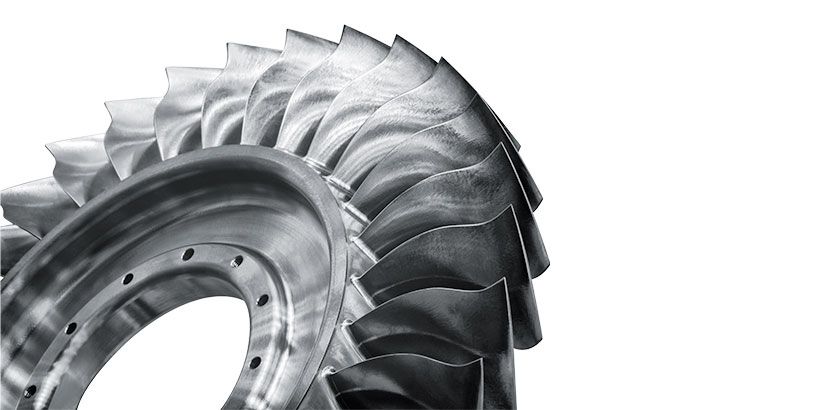

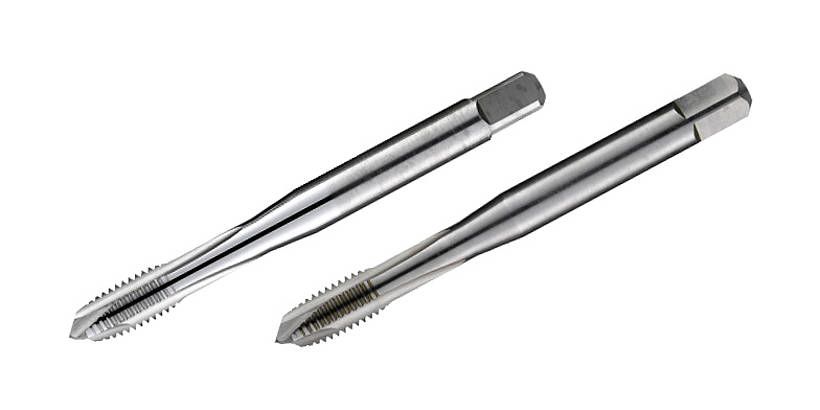

La Série SF Manuel assure l’ébavurage, le rayonnage et le lissage en une seule passe et en un temps extrêmement court, sans altération des contours de pièce. Le mouvement à trajectoire contrôlée permet de traiter certaines zones des pièces de manière ciblée avec une intensité particulièrement élevée. Grâce aux forces importantes mises en œuvre, les machines SF assurent un traitement extrêmement rapide et économique avec une fiabilité de process absolue. Les machines de la Série SF Manuel peuvent être commandées avec ou sans technologie Pulsfinish. Le chargement manuel des pièces les prédestine aux petites séries ou aux lignes de production sans contraintes de cadences. Les applications typiques de la Série SF Manuel sont par exemple l’ébavurage, le rayonnage, le lissage et le polissage des engrenages, des aubes de turbine et des arbres hélicoïdaux ou encore le rayonnage ciblé des arêtes de coupe sur les outils d’usinage par enlèvement de copeaux.

Chargement manuel des pièces

La porte guillotine pneumatique à l’avant de la machine permet un chargement manuel rapide et simple des pièces.

Résultats de traitement parfaits

La SF permet de réaliser plusieurs étapes de traitement très rapidement en une seule passe. Ainsi, une pièce peut être successivement ébavurée, rayonnée, lissée et polie sans manœuvres supplémentaires.  Le mouvement à trajectoire contrôlée permet de traiter certaines zones des pièces de manière ciblée avec une intensité particulièrement élevée. Il est ainsi possible d’obtenir un enlèvement de matière de l’ordre du micron.

Temps de traitement très courts

Les forces de traitement extrêmes et les vitesses de flux importantes autorisent des temps de traitement extrêmement courts pour une rentabilité élevée.

Solutions clients

Le nombre et l’exécution des supports de pièces peuvent être configurés en fonction du client. Nous pouvons procéder à des corrections sur mesure et mettre au point une solution spécifique répondant parfaitement à vos besoins.

VIDÉO

SF 3/105 Pulsfinish

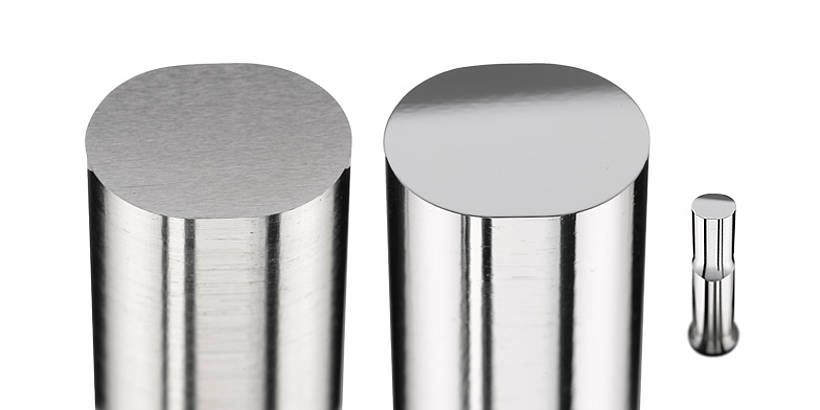

SF 4 Application: cutting punch

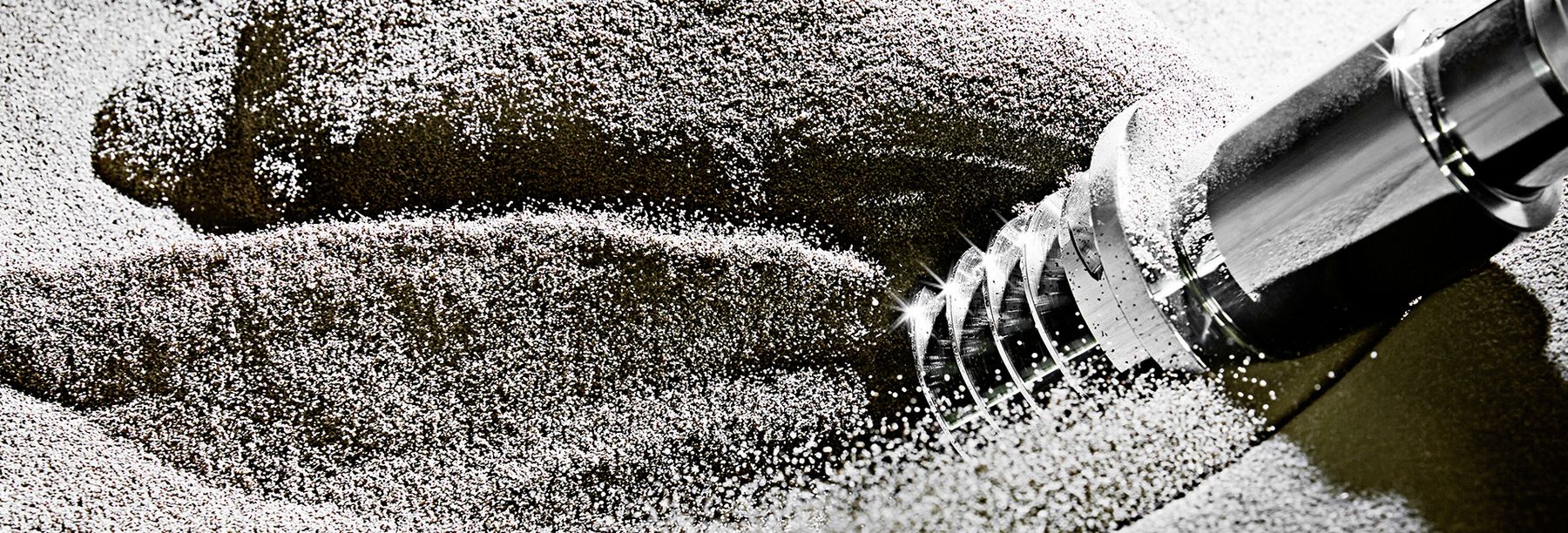

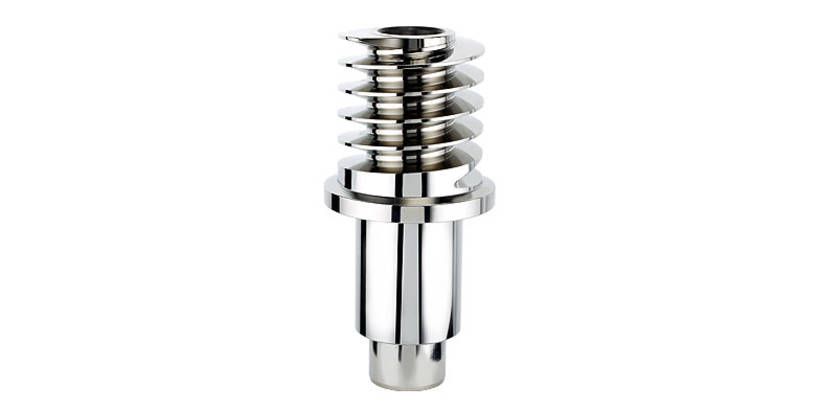

SF 4 Application: worm shaft

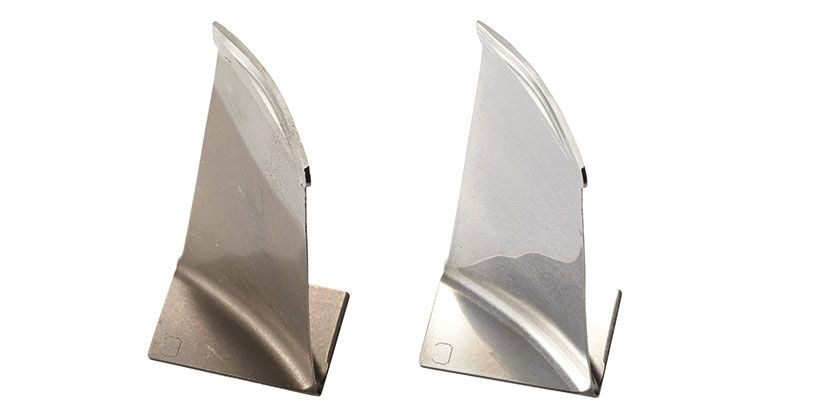

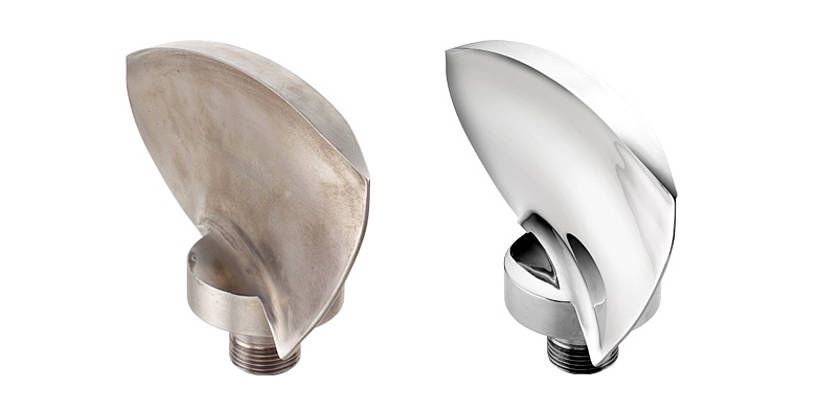

SF 4 Application: turbine blade

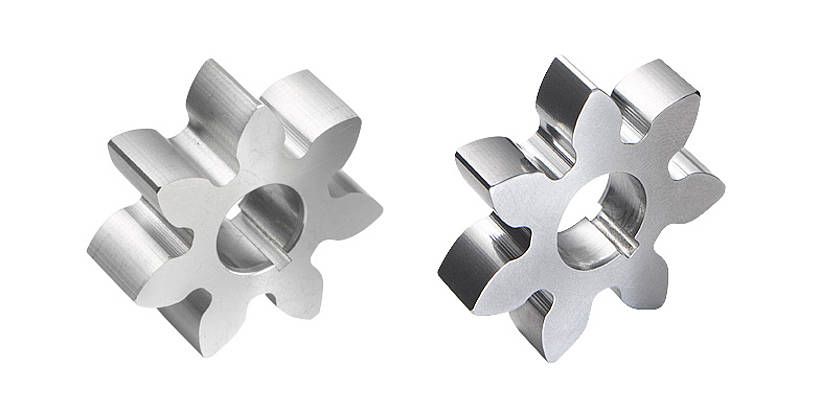

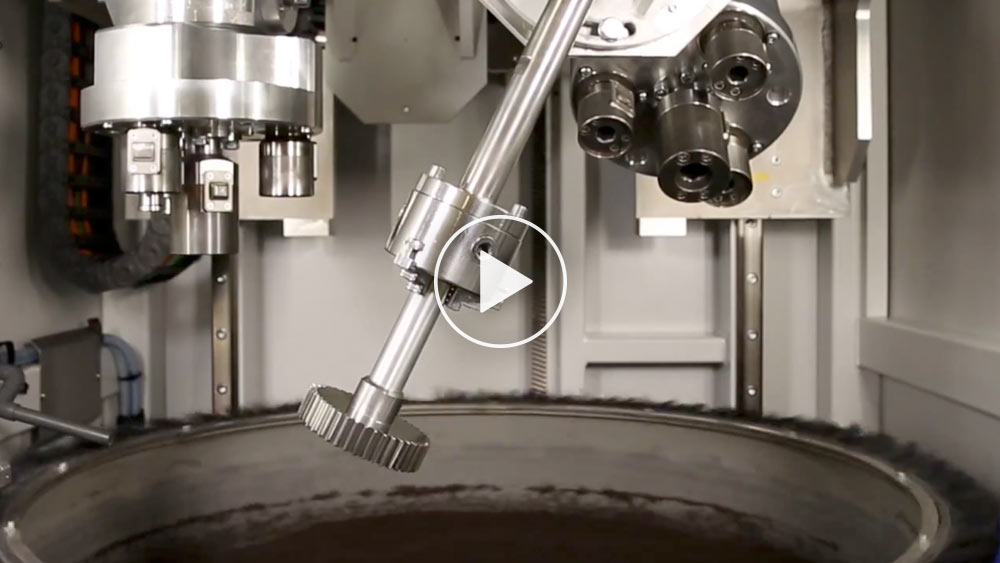

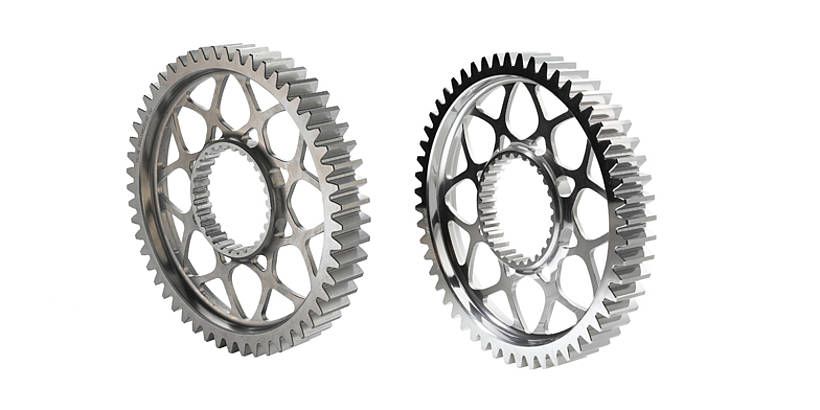

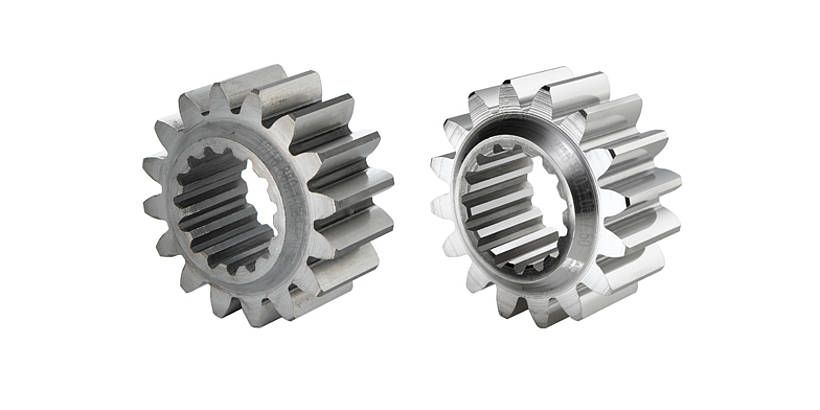

SF 4 Application: gear wheel

Série SF Manuel

Équipement de base

  • Pour traiter jusqu’à 5 pièces
  • Longueur maximum de pièce jusqu’à 400 mm (longueur de traitement pouvant varier)
  • Diamètre maximum de pièce jusqu’à Ø 400 mm
  • Poids maximum de pièce jusqu’à 60 kg
  • Serrage des pièces par mandrin à 3 mors, pinces de serrage, mandrins ou supports de pièces du client, changement de support HSK en option
  • Porte de chargement automatique à l’avant de la machine
  • Diamètre de cuve de 780 mm à 1050 mm
  • Régime maximum de rotation des pièces 40 tr/min, avec Pulsfinish 2 000 tr/min
  • Convient pour le traitement à sec et en phase humide
  • Un axe de levage au total

Nous sommes à votre disposition pour étudier toute solution en vue de traiter vos pièces de dimensions différentes.

Un test vaut mieux que toutes les promesses

Demandez la preuve de notre avance technologique. Nous sommes prêts à vous démontrer les compétences d’OTEC et de la série SF. Vous recevrez des conseils détaillés sur la base d’une stratégie de traitement spécialement adaptée à vos besoins, incluant la définition des abrasifs et agents de polissage appropriés. Nous vous proposons également un traitement gratuit et sans engagement de vos échantillons avec un protocole récapitulant tous les paramètres de process.
