Machines de polissage à flux continu – Série SF Automation

La série SF Automation assure l’ébavurage, le rayonnage et le lissage des pièces en une seule passe et en quelques secondes, sans altération des contours de pièce. Le mouvement à trajectoire contrôlée permet de traiter certaines zones des pièces de manière ciblée avec une intensité particulièrement élevée. Grâce aux forces importantes mises en œuvre et au chargement automatique des pièces, la machine SF Automation assure un traitement extrêmement rapide et économique avec une fiabilité de process absolue.

Les machines de la Série SF Automation peuvent être commandées avec ou sans technologie Pulsfinish. Le chargement automatique des pièces les prédestine notamment aux lignes de production cadencées. En fonction des besoins, les machines peuvent au choix être préparées pour le chargement automatique ou être équipées du chargement automatique intégré. La présentation modulaire de la machine facilite l’adaptation aux cadences. La SF Automation peut ainsi être intégrée sans problème à une ligne de production. La Série SF Automation est utilisée typiquement pour l’ébavurage, le rayonnage, le lissage et le polissage des arbres à cames et des pièces à géométrie complexe telles que les tarauds ou les dispositifs d’injection.

  • Chargement automatique des pièces
  • Intégration élevée (plusieurs étapes de traitement en une seule passe)
  • Possibilité de traitement ciblé de certaines zones sur les pièces
  • Forces de traitement extrêmes grâce à des vitesses de flux élevées
  • Temps de traitement très courts
  • Rentabilité extrême
  • Intégration optimale à la production en ligne
  • Nombre et exécution des supports de pièces paramétrables en fonction du client

VIDÉO

Otec Video

OTEC SF-HD ILS

Otec Video

OTEC SF PLS

Otec Video

OTEC SF-HD ILS

Otec Video

OTEC 2x SF4 with automatic loading and unloading

Otec Video

OTEC SF2 RLS with robot for precise rounding of cutting tool edges

Otec Video

OTEC SF3 RLS with robot - Automated deburring, rounding and polishing of tools

Otec Video

OTEC SF 1 ILS with chain loader

Otec Video

OTEC SF 4/4 Automation

Otec Video

OTEC SF 3/105 Pulsfinish

Please note our privacy policy.

  • Structure parts for aerospace

  • Fittings for aerospace

  • Bushings

  • Landing Gear

  • 3D printed metal parts for aerospace

  • Gear wheel

  • Blisk

  • Turbine blade

  • Gear wheel

  • Gearshift drum

  • Camshaft

  • Valves

  • Camshaft

  • Gear wheel

  • Inner forming die

  • Thread former

  • Tap drill

  • Die

  • Gear wheel

  • Wormshaft

SF-HD 2/2 ILS SERIES

STANDARD EQUIPMENT

  • Processing of up to 2 workpieces and automatic loading for up to 4 workpieces
  • Max. Workpiece length up to 500 mm incl. holder
  • Max. Workpiece diameter up to Ø 380 mm
  • Max. Workpiece weight up to 68 kg incl. holder
  • Fully automatic workpiece exchange
  • Automatic spindle positioning without manual setup process
  • Integrated parameter monitoring: speed, compressed air and process water
  • Additional interface for robot loading cell
  • Suitable for wet and dry processing
  • Workpiece clamping by realized by zero-point clamping system
  • Process container diameter of 1,050 mm

Ready for Industry 4.0 (OPC UA, energy monitoring, remote maintenance, etc.)


Série SF Automation

Équipement de base

  • Pour traiter jusqu’à 4 pièces
  • Traitement entièrement automatique
  • Longueur maximum de pièce jusqu’à 400 mm, avec Pulsfinish jusqu’à 250 mm (longueur de traitement pouvant varier)
  • Diamètre maximum de pièce jusqu’à Ø 400 mm, avec Pulsfinish jusqu’à Ø 150 mm
  • Poids maximum de pièce jusqu’à 15 kg
  • Serrage des pièces par mâchoires, pinces et mandrins de serrage ou supports de pièces du client, changement de support HSK en option
  • Un axe de levage par pièce
  • Convient pour le traitement à sec et en phase humide
  • Régime maximum de rotation des pièces 40 tr/min, avec Pulsfinish 2 000 tr/min
  • Diamètre de cuve de 780 mm à 1 200 mm
  • Interface de chargement pour automatisation avec trappe de chargement à droite pour le chargement automatique et porte de machine à l’avant pour le chargement manuel

Nous sommes à votre disposition pour étudier toute solution en vue de traiter vos pièces de dimensions différentes.


SF 1/1 PLS SERIES

STANDARD EQUIPMENT

  • Processing of different batch sizes without retooling
  • Processing of large series, small series and re-grinding batches
  • Automatic loading, diameter detection and program selection
  • Max. workpiece length up to 220 mm
  • Max. workpiece diameter from Ø 3 - 20 mm
  • Rapid loading and unloading using prisma pallets
  • 10 hours of unmanned processing despite mixed loading (360 tool capacity)
  • Short processing times of 30-180 seconds

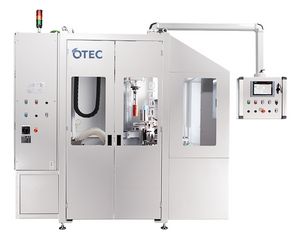

Série SF 1 avec chargeur à chaînes

Équipement de base

  • Modèle de base pour le traitement des pièces avec chargement automatisé
  • Changement automatique des pièces
  • Chargeur à chaînes avec 64 ou 160 emplacements dont 5 pour les pinces de serrage
  • Traitement de pièces différentes dans une même charge
  • Chaîne de chargement avec douilles adaptées aux différents diamètres de pièces
  • Changement d’équipement par remplacement des pinces et de l’adaptateur de pinces de serrage
  • Diamètre maximum de pièce : 3-18 mm (autres diamètres en prévision)
  • Longueur maximum de pièce : 150 mm (autres longueurs sur demande)
  • Temps de préparation par pièce : env. 14,5 s
  • Commande globale de la machine par panneau tactile sur la machine et panneau tactile de commande sur l’unité de chargement
  • Convient pour le traitement à sec et en phase humide

Un test vaut mieux que toutes les promesses

Demandez la preuve de notre avance technologique. Nous sommes prêts à vous démontrer les compétences d’OTEC et de la série SF. Vous recevrez des conseils détaillés sur la base d’une stratégie de traitement spécialement adaptée à vos besoins, incluant la définition des abrasifs et agents de polissage appropriés. Nous vous proposons par ailleurs, le traitement individuel de vos echantillons, accompagné du protocole de test comprenant un certain nombre de paramètres process.
