IMPIANTI PER FINITURA A TRASCINAMENTO – Serie DF

I supporti specifici per determinate lavorazioni di cui sono dotate le macchine della serie DF sono la chiave per ottenere perfetti risultati di lavorazione e consentono non solo di fissare i pezzi in maniera sicura, ma anche di caricarli e cambiarli in modo semplice e veloce. Nel corso degli anni, OTEC ha realizzato già oltre 100 tipi di questi supporti. Inoltre, il sistema di raffreddamento ad acqua presente nel contenitore mantiene la temperatura del granulato lucidante costantemente bassa, prolungandone notevolmente la durata utile e consentendo di ottenere risultati di lavorazione sempre impeccabili anche a velocità elevate.

  • Massima affidabilitàL'impiego costante dei materiali e dei pezzi della migliore qualità aumenta le prestazioni e la durata utile della macchina.
  • Elevata redditivitàOttimo rapporto qualità-prezzo: la macchina è disponibile ad un prezzo relativamente contenuto e riduce sensibilmente i tempi di lavorazione.
  • Perfetti risultati di lavorazioneRisultati di sbavatura, rettifica e lucidatura paragonabili a quelli manuali.
  • Tempi di lavorazione ridottiSuperfici perfettamente lavorate in pochissimi minuti.

VIDEO

Otec Video

OTEC DF-5 Tools - Werkzeuge verrunden, glätten und polieren

Otec Video

OTEC DF-5 - Kniegelenke entgraten, glätten und polieren

Please note our privacy policy.

Serie DF-3/4 HD

Macchina per finitura a trascinamento per i pezzi.

MODELLO BASE

  • Buratto da 88 litri
  • Telaio principale stabile in acciaio saldato
  • Rivestimento in acciaio spesso e di qualità laccato sulle pareti esterne e sul fondo
  • Buratto a base per favorire il flusso del materiale di finitura
  • Vite motrice di elevazione con vite a sfere per una durata di inserzione
  • Indicazione e preselezione della posizione in verticale del supporto porta pezzo
  • Possibilità di memorizzare fino a 200 programmi di lavorazione
  • Maggior distanza tra il bordo superiore del buratto e il supporto porta pezzo per facilitare il caricamento dei pezzi
  • 3 o 4 dispositivi di serraggio per supporti porta pezzi
  • Struttura rinforzata per supporti porta pezzo fino a 15 kg
  • Backup dei programmi su memory card esterna
  • Motore supplementare che permette di impostare il numero di giri del supporto in modo indipendente e di raggiungere velocità elevate
  • Porta a ghigliottina automatica per velocizzare la sostituzione dei pezzi

Serie DF-5/6 HD

Macchina per finitura a trascinamento per i pezzi.

MODELLO BASE

  • Buratto da 114 litri
  • Telaio principale in acciaio saldato
  • Rivestimento in acciaio spesso e di qualità
  • Buratto a base ottagonale per favorire il flusso del materiale di finitura
  • Vite motrice di elevazione con vite a sfere per una durata di inserzione al 90%
  • Indicazione e preselezione della posizione in verticale del supporto pezzo
  • Possibilità di memorizzare fino a 200 programmi di lavorazione
  • Maggior distanza tra il bordo superiore del buratto e il supporto porta pezzo per facilitare il caricamento dei pezzi
  • Porta a ghigliottina automatica per velocizzare la sostituzione dei pezzi
  • 5 o 6 dispositivi di serraggio per supporti porta pezzi
  • Struttura rinforzata per supporti porta pezzo fino a 15 kg
  • Backup dei programmi su memory card
  • Motore supplementare che permette di impostare il numero di giri del supporto in modo indipendente e di raggiungere velocità elevate.

Serie DF-5/330 wet

Macchina di finitura a trascinamento per la lavorazione di utensili grandi e pesanti. Più spazio grazie al nuovo portapezzi e maggiore potenza fanno della DF-5/330 WET una delle machine più grandi e più potenti della serie DF.

MODELLO BASE

  • Buratto fino a 250 litri
  • Per pezzi di diametro fino a 330 mm e peso fino a 20 kg
  • Lunghezza massima del pezzo 280 mm
  • Telaio principale in acciaio saldato particolarmente robusto
  • Rivestimento in acciaio spesso e di alta qualità
  • Buratto che favorisce il flusso del materiale di finitura
  • Indicazione e preselezione della posizione in verticale del porta pezzi
  • Possibilità di memorizzare fino a 200 programmi di lavorazione
  • Maggior distanza tra il bordo superiore del buratto e il supporto porta pezzo per facilitare il caricamento dei pezzi
  • 5 dispositivi di serraggio per supporti porta pezzi
  • Backup dei programmi su memory card
  • Motore supplementare che permette di impostare il numero di giri del supporto in modo indipendente e di raggiungere velocità elevate.

SERIE DF3 S2

Con la macchina per finitura a trascinamento a 2 fasi della serie DF-3 S2, OTEC presenta una novità assoluta con la quale, per la prima volta, è possibile levigare e lucidare pezzi (come protesi o casse di orologi) in un solo serraggio. Grazie a questa tecnica precisa è possibile raggiungere ottimi risultati di lucidatura in tutta sicurezza.

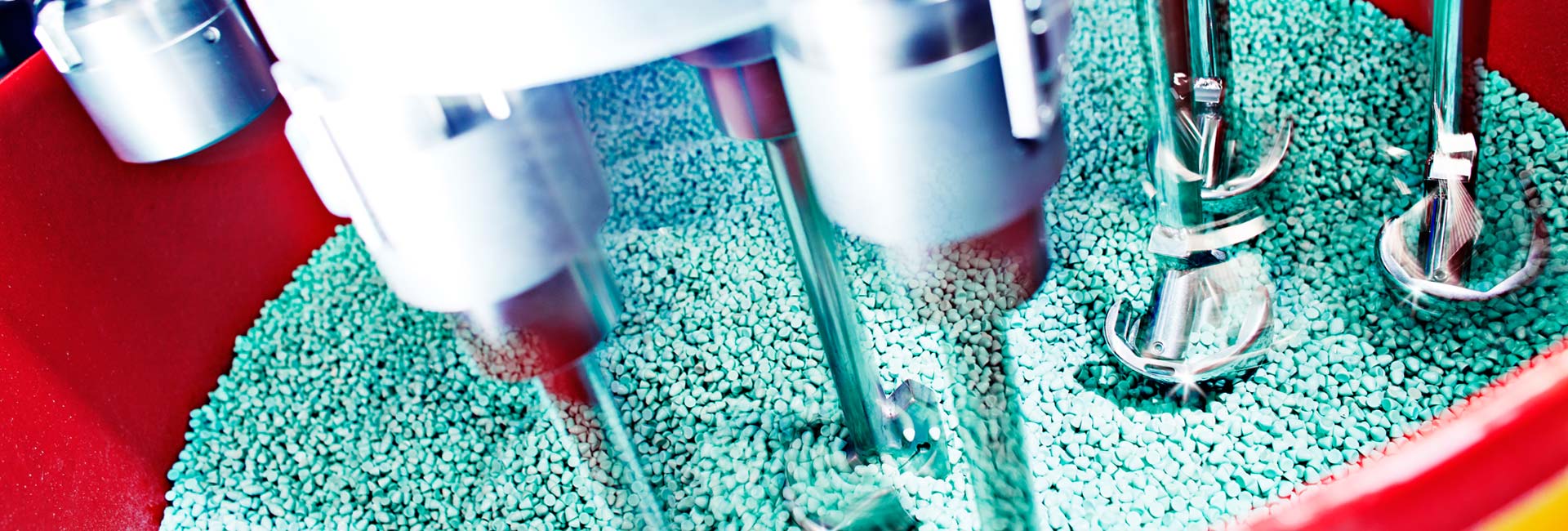

Fin dalla sua fondazione nel 1996, OTEC si è occupata della progettazione di macchine per la finitura a trascinamento. In questo procedimento, i pezzi vengono serrati in un apposito supporto e fatti scorrere attraverso un granulato levigante e lucidante. Per ottenere risultati particolarmente efficaci, il pezzo viene fatto ruotare sul suo asse e, contemporaneamente, su un'orbita prestabilita.

Spesso è necessario lavorare i pezzi in un processo a 2 fasi: nella prima, i pezzi vengono levigati a umido, mentre nella seconda vengono lucidati a secco. In questo modo è possibile raggiungere valori Ra fino a 0,01 µm con un processo che, finora, richiedeva l'impiego di due macchine diverse (una per la levigatura a umido e una per la lucidatura a secco) e quindi lo spostamento del pezzo.

La nuova DF-3 S2 pone fine a questo problema. Questa macchina è dotata di 2 buratti combinabili a piacere (umido/secco o secco/secco) e, tramite un pannello di comando Siemens con touch screen, è possibile impostare i vari parametri di processo, i tempo di lavorazione, il numero di giri ecc. La macchina accompagna il pezzo tra le varie fasi di lavorazione e permette di risparmiare tempo in quanto non è più necessario cambiarne la posizione.

Supporto

Supporto a rotazione sul proprio asse

Questo tipo di supporti, progettati appositamente per la lavorazione di utensili, imprimono ad ogni pezzo una rotazione propria durante la lavorazione, permettendo di ottenere risultati dalla qualità costante in tempi ridotti, oltre ad una perfetta levigatura delle scanalature negli utensili ad asportazione di trucioli.

Supporto obliquo

ideale per la lavorazione di superfici frontali e matrici per la deformazione del materiale.

Supporto a cambio rapido

Con questo sistema è possibile sostituire utensili quali punte per trapani e frese in pochi secondi tramite un'apposita leva.


Carrello

Carrello DF-Tools

Carrello con rotelle per sostituire rapidamente il buratto


Altro

Contollo profondità di immersione

Per impostare la profondità d'immersione del pezzo nel granulato. 2 barriere fotoelettriche individuano l'estremità del pezzo quando viene immerso e, sulla base di questo dato, viene calcolata la profondità massima d'immersione dei pezzi all'interno del buratto in base al livello di riempimento impostato. Possibilità di impostare preventivamente la profondità di immersione dei pezzi affinché la qualità della lavorazione risulti ottimale.

Pallet per adattatori

Pallet per adattatori (disponibile in diverse misure). Facile montaggio delle bussole di serraggio e dei pezzi.

Cappa

Cappa da collegare ad un impianto di aspirazione

Sistema di raffreddamento ad acqua

per abbassare la temperatura del granulato

Fatti, non parole

Esigete la dimostrazione della nostra competenza tecnologica: saremo lieti di mettere alla prova la potenza di OTEC e delle macchine della serie DF. Siamo inoltre a vostra disposizione per offrirvi una consulenza completa basata sulle vostre esigenze per permettervi di trovare il mezzo di lucidatura e levigatura che fa al caso vostro. Infine, avrete la possibilità di usufruire di una lavorazione di prova (gratuita e senza impegno) contenente un protocollo dettagliato di tutti i parametri.
