SCHLEPPFINISHANLAGEN – DF-Serie

Anwendungsspezifische Werkstückhalterungen liefern einen entscheidenden Beitrag für die perfekten Bearbeitungsergebnisse der DF-Serie und ermöglichen neben einer optimalen Fixierung der Werkstücke eine schnelle Bestückung und einen einfachen Chargen-Wechsel. Bereits mehr als 100 individuelle Werkstückhalterungen hat OTEC in den vergangenen Jahren erfolgreich realisiert. Außerdem hält das Wasserkühlsystem des Arbeitsbehälters die Temperatur des Poliergranulats auf einem konstant niedrigen Niveau. Dies verlängert deutlich dessen Lebensdauer und sorgt auch bei sehr hoher Prozessgeschwindigkeit für eine gleichbleibend hohe Bearbeitungsqualität.

Absolut Zuverlässig

Konsequente Verwendung ausschließlich hochwertigster Werkstoffe und Bauteile sorgen für einen störungsfreien Betrieb und lange Lebensdauer.

Hohe Wirtschaftlichkeit

Vergleichsweise niedrige Anschaffungskosten und ein hohes Einsparungspotenzial an Bearbeitungszeiten bescheinigen der DF-Serie ein ausgezeichnetes Preis-Leistungs-Verhältnis.

Perfekte Bearbeitungsergebnisse

Entgratung, Schleifen oder Hochglanzfinish in der Qualität einer Handpolitur.

Kurze Prozesszeiten

Oftmals reichen schon wenige Minuten Bearbeitungszeit für perfekte Oberflächen.

VIDEO

Bearbeitung von Werkzeugen

Otec Video

OTEC DF-5 Tools - Werkzeuge verrunden, glätten und polieren

Bearbeitung von Kniegelenken

Otec Video

OTEC DF-5 - Kniegelenke entgraten, glätten und polieren

Bitte beachten Sie unsere Datenschutzbestimmungen.

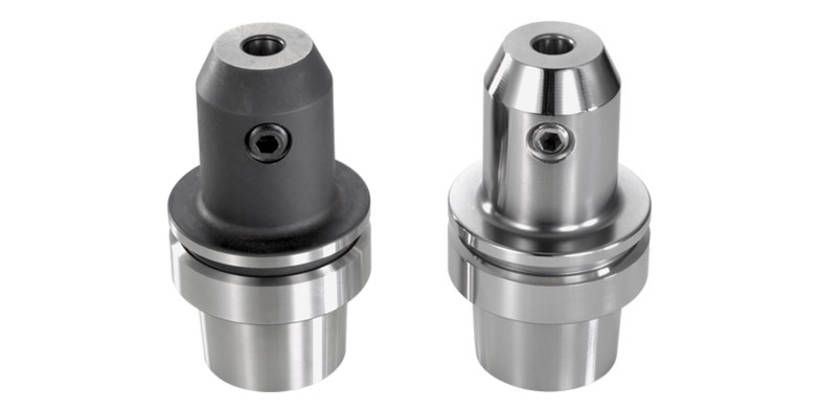

  • Werkzeugaufnahme

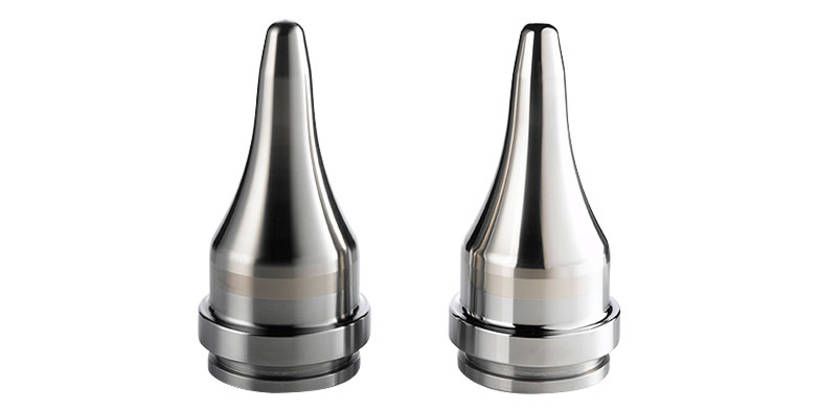

  • Plunger

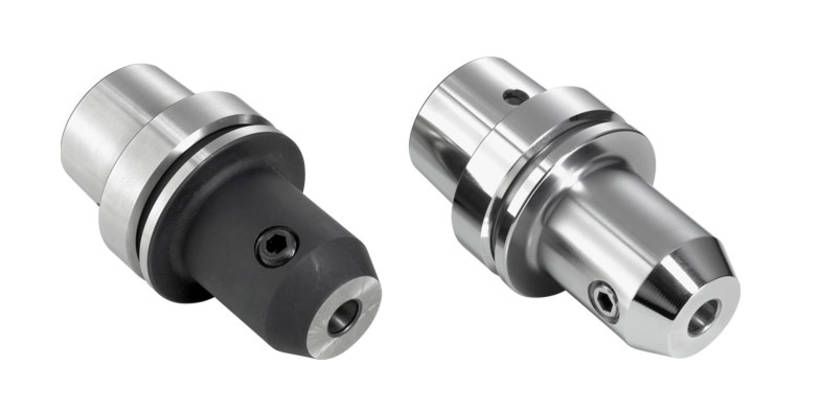

  • Werkzeugaufnahme

  • Werkzeugaufnahme

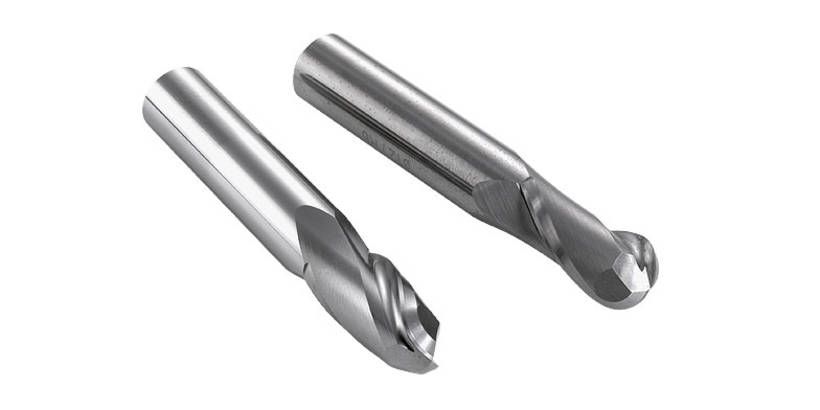

  • Fräser

  • Fräser

  • Makellose Oberflächen für Kniegelenke

  • Gewindebohrer

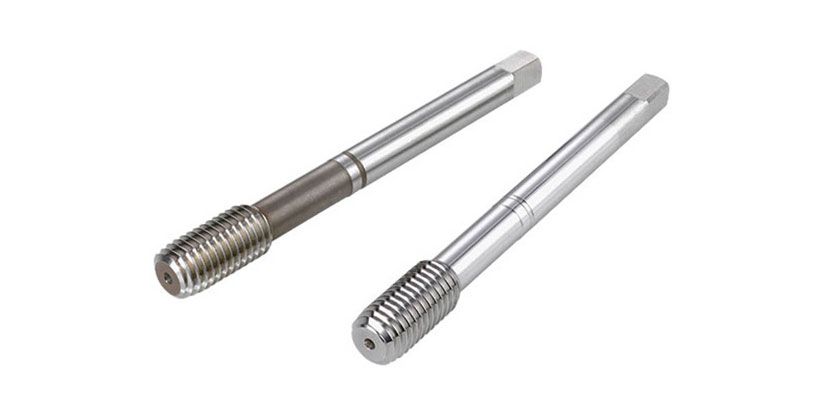

  • Gewindeformer

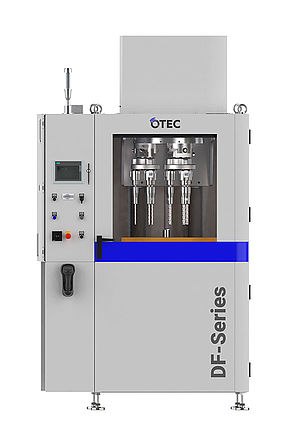

Serie DF-3/4 HD

Schleppfinishmaschine zum Gleitschleifen und Polieren von z.B. Knie- und Hüftgelenken, Bohrkörpern, Uhrgehäusen, Tiefziehwerkzeugen, Kolben und dekorativen Werkstücken.

Grundausstattung

  • Arbeitsbehälter 88 Liter Füllvolumen
  • stabiler Hauptrahmen aus einer Stahl-/Schweißkonstruktion
  • hochwertige und dichte Verkleidung aus Stahl
  • strömungsoptimierter Arbeitsbehälter
  • Hubspindel mit Kugelgewindeantrieb
  • Anzeige und Vorwahl der senkrechten Werkstückposition
  • Speicherung von 200 Rezepturen
  • größerer Abstand zwischen Behälteroberkante und Halter, für besseres Bestücken der Halter
  • 3 bzw. 4 Spannvorrichtungen zur Aufnahme von Werkstückhaltern
  • verstärkte Lagerung für Haltergewichte bis 15 kg
  • Backup der Rezepturen auf externer MMC-Karte
  • zusätzlicher Antrieb für unabhängige Halterdrehzahl und höhere Geschwindigkeiten
  • automatische Hubtür für schnellen Werkstückwechsel

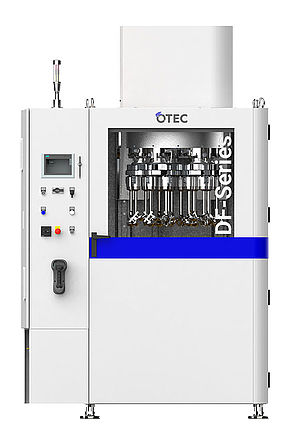

Serie DF-5/6 HD

Schleppfinishmaschine für die Bearbeitung von Werkstücken.

Grundausstattung

  • Arbeitsbehälter 114 Liter Füllvolumen
  • stabiler Hauptrahmen aus einer Stahl-/Schweißkonstruktion
  • hochwertige und dichte Verkleidung aus Stahl
  • strömungsoptimierter Arbeitsbehälter
  • Hubspindel mit Kugelgewindeantrieb
  • Anzeige und Vorwahl der senkrechten Werkstückposition
  • Speicherung von 200 Rezepturen
  • großer Abstand zwischen Behälteroberkante und Halter, für besseres Bestücken der Halter
  • 5 bzw. 6 Spannvorrichtungen zur Aufnahme von Werkstückhaltern
  • verstärkte Lagerung für Haltergewichte bis 15 kg
  • Backup der Rezepturen auf MMC-Karte
  • zusätzlicher Antrieb für unabhängige Halterdrehzahl und höhere Geschwindigkeiten
  • automatische Hubtür für schnellen Werkstückwechsel

Halterung

Halter mit Eigenrotation

Bei diesen speziell für die Bearbeitung von Werkzeugen entwickelten Haltern erfährt jedes Werkstück während der Bearbeitung eine zusätzliche Eigenrotation. Dies erzielt eine gleichmäßige Bearbeitungsqualität bei wesentlich kürzeren Prozesszeiten. Es wird auch eine sehr gute Glättung der Spannut bei Zerspanungswerkzeugen erzielt.

Halter mit schräger Lagerung

besonders für die Bearbeitung von Stirnflächen und Umformmatrizen geeignet

Schnellwechselhalter

mit diesem System können Werkzeuge wie Bohrer und Fräser sekundenschnell über einen Hebel gewechselt werden. Mehr Informationen hier.


Wagen

Wagen DF-Tools

Wagen mit Laufrollen für den schnellen Behälterwechsel


Sonstiges

Eintauchtiefensteuerung

Zur Steuerung der Eintauchtiefe der Werkstücke in das Granulat. 2 Lichtschranken erkennen beim Eintauchen der Werkstücke die Werkstückspitze. Die Steuerung berechnet daraus die maximal mögliche Eintauchtiefe. Anzeige der Eintauchtiefe der Werkstücke im Arbeitsbehälter bei definiertem Füllstand. Vorwahl der Eintauchtiefe der Werkstücke für eine optimale Prozessqualität.

Wechselplatz für Aufnahmen

Lager- und Wechselplatz für Aufnahmen (in versch. Größen erhältlich). Einfaches Montieren der Spannbuchsen und Werkstücke.

Haube

Haube zur Anbindung an Absauganlage

Wasserkühlung

zur Senkung der Granulattemperatur

Testen statt versprechen

Fordern Sie den Beweis für bessere Technik. Gerne stellen wir die Leistungsfähigkeit von OTEC und der Serie DF unter Beweis. Sie erhalten eine umfangreiche Beratung mit einem speziell auf Ihre Anwendung abgestimmten Bearbeitungskonzept inklusive Zusammenstellung der richtigen Schleif- und Poliermittel. Des Weiteren bieten wir Ihnen eine individuelle Musterbearbeitung mit Protokoll über sämtliche Prozessparameter an. Jetzt kontaktieren >>
